10kw nuevo UHF cuatro

Información básica.

N º de Modelo.	ZRUHF-4O
Fuerza	10kW
Rango de frecuencia	470-900MHz
Ganar	12,5 dB
Modo de polarización	Polarización horizontal
Paquete de transporte	Caja de embalaje de exportación
Especificación	Peso de la placa unitaria: 50 kg.
Marca comercial	NJZR
Origen	Nankín, Jiangsu
Capacidad de producción	900 sistemas/año

Descripción del Producto

Datos técnicos del productoNombre del producto: Antena de transmisión de TV UHF de cuatro dipolos
Modelo del equipo: ZRFM-4O Origen del equipo: Jiangsu Fabricante: Confucianismo Nanjing Radio and Television Equipment Co., LtdONE.Introducción a la función del producto
Nombre del producto: Antena de transmisión de TV UHF de cuatro dipolos
Modelo de equipo: la antena de transmisión de TV de cuatro dipolos ZRUHF-4OUHF es una antena de placa direccional, que tiene las características de banda de frecuencia amplia, alta ganancia, relación de onda estacionaria pequeña e instalación flexible y conveniente.
1.La configuración de la placa de la unidad se puede cambiar de acuerdo con los requisitos de diferentes áreas de servicio, es decir, el patrón horizontal del conjunto de antenas se puede cambiar para aprovechar al máximo los beneficios máximos de la radiación2.Diferentes velocidades de onda hacia abajo, inclinación y El llenado cero se puede adoptar según los diferentes requisitos del área de servicio.

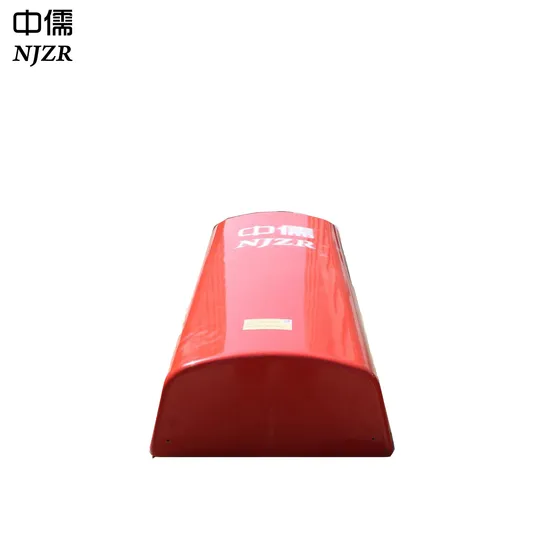

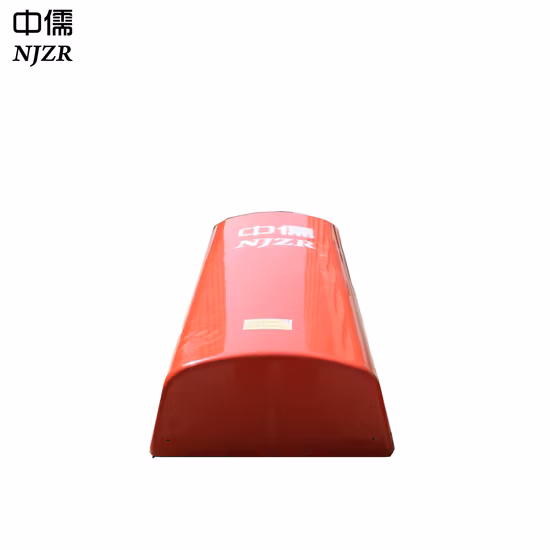

3. Puede cooperar con el multiplexor para formar un sistema de antena de transmisión común. La antena de transmisión de TV de cuatro dipolos UHF diseñada y producida por nuestra empresa no solo tiene alta ganancia (G ≥ 12,3 dB en cuatro capas y cuatro lados), banda de frecuencia amplia ( 470 ~ 860 MHZ), relación de onda estacionaria baja (S ≤ 1,1), pero también utiliza una cubierta de plástico reforzado con fibra de vidrio (el material es resina insaturada 191 #). La antena es impermeable, resistente a la corrosión, fuerte resistencia al viento, larga vida útil y su rendimiento técnico alcanza el nivel líder nacional. La relación de onda estacionaria del sistema de antena cumple con los requisitos de uso dúplex y multipropósito. Es uno de los productos de primera elección de antena de transmisión de TV de banda decimétrica. Todos los indicadores del sistema de antena cumplen con los estándares de GY/T 5088-2013 Indicadores técnicos y métodos de medición para el sistema de alimentación de antena de transmisión de TV y radiodifusión de FM.

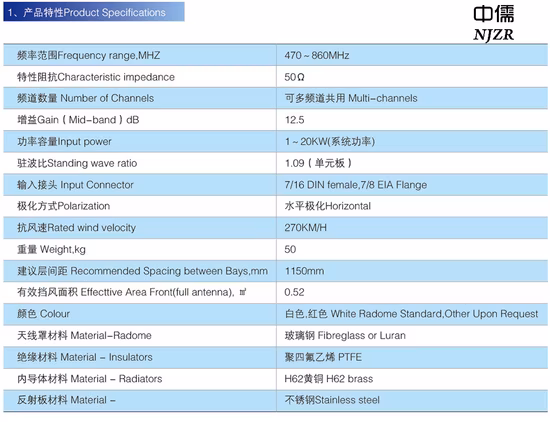

DOS.Parámetros técnicos del sistema de antena.
1.Rango de frecuencia: 470 ~ 900 MHZ
2.Capacidad de potencia de la placa de la unidad: ≥ 3,0 KW
3.Impedancia de entrada: 50 Ω
4.Interfaz de entrada: IF45~50KF
5.Ganancia de antena: cuatro capas G ≥ 12,3 dB. (seis capas: 13,8 dB)
6.Relación de onda estacionaria: S ≤ 1,09
7. Área del parabrisas delantero: 0,48 m²
8.Peso: 18KG

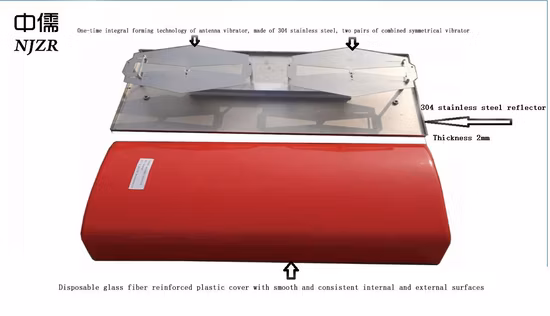

9.Material de la antena: el vibrador está hecho de cobre, el reflector está hecho de una placa de acero inoxidable resistente a la corrosión (o una placa de aluminio inoxidable) y la máscara de la antena está hecha de fibra de vidrio.
10.Material de sellado impermeable: gel de sílice 703+pegamento impermeable autosoluble+cinta de PVC
11.Tamaño de la antena: 1000 mm Χ 500 mm Χ 320 mm

Tres.Patrón de campo de antena
